Jak zapobiegać elektryczności statycznej (ESD)

Nov 09, 2025 Zostaw wiadomość

Aby zapobiec elektryczności statycznej (ESD), wymagania dotyczące przechowywania komponentów są następujące:

Podczas transportu komponentów z przewodami zwykle stosuje się przewodzący materiał piankowy. Zapobiega to dużym różnicom potencjałów pomiędzy przewodami komponentów. W przypadku komponentów-dual-in-line (DIP) podczas transportu masowego często stosuje się rurki rozpraszające ESD.

anti static mat application

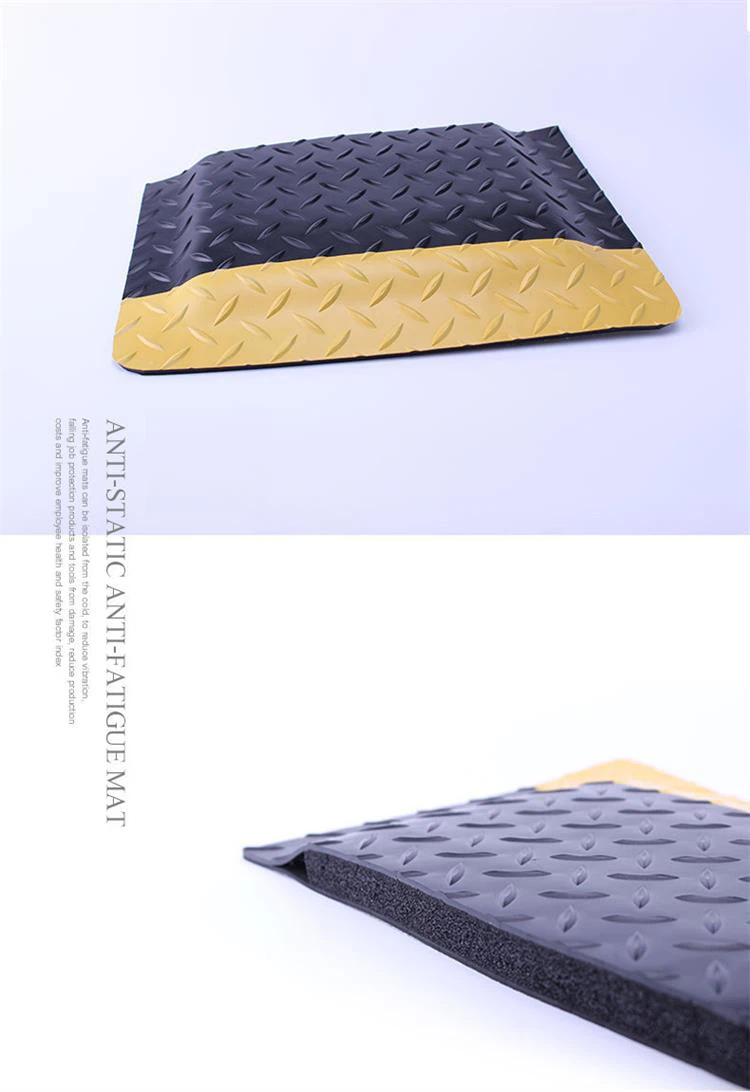

Antistatic Floor mat

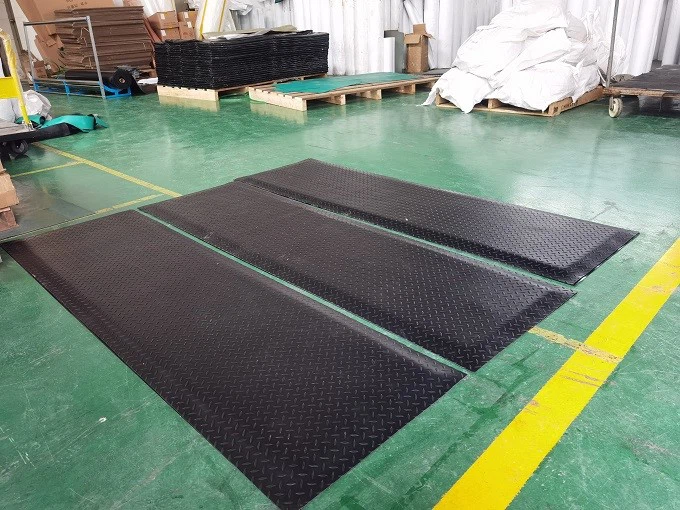

ESD anti-fatigue mat1

W przypadku zespołów płytek drukowanych znajdujących się poza strefami ochrony ESD, należy je transportować w torbach-ekranowanych ESD lub w przewodzących pudełkach. Niektóre torby opakowaniowe są wykonane z materiału przewodzącego, co zapewnia, że ​​wszystkie elementy mają ten sam potencjał w stabilnych warunkach, jednocześnie rozpraszając wszelkie ładunki statyczne, które mogą przypadkowo zgromadzić się na torbie. Tej metody nie można stosować w przypadku płytek drukowanych z bateriami. W takich przypadkach należy stosować torby opakowaniowe z wyściółką- rozpraszającą ESD i przewodzącą warstwą zewnętrzną. Torby te są droższe, ale zapewniają doskonałą ochronę zarówno komponentów zasilanych, jak i niezasilanych. Podobnie, puszek przewodzących z wewnętrznymi szynami utrzymującymi płytkę drukowaną na miejscu nie należy używać z zasilanymi płytkami drukowanymi, które mają odsłonięte złącza na krawędziach.
