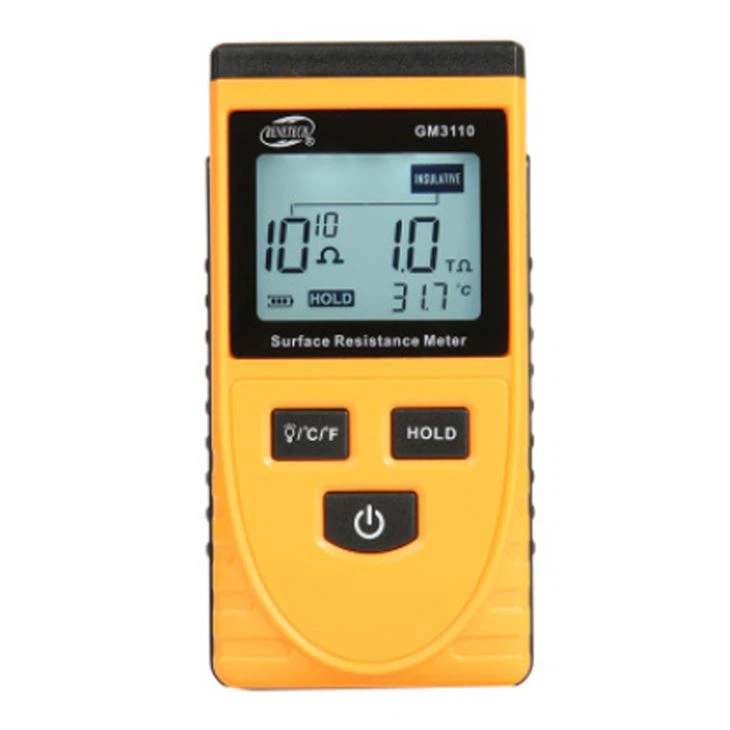

Tester oporności powierzchniowej

<1>. Wprowadzenie do testera odporności powierzchniowej:

GM3110 to tester rezystancji powierzchni obiektu. Przez dołączenie dwóch równoległych elektrod instrumentu do powierzchni mierzonego obiektu można zmierzyć wartość oporu powierzchni obiektu, aby określić, czy badany obiekt jest przewodnikiem, materiałem antystatycznym lub izolatorem. Jednocześnie przyrząd może również mierzyć opór obiektu względem ziemi. Instrument nadaje się szczególnie do różnych pól antystatycznych.

<2>. Specyfikacje produktu

Zakres pomiaru rezystancji	10 ³ -10 ¹⁰ Ω
Błąd pomiaru rezystancji	± jeden rząd wielkości
Czas reakcji pomiaru rezystancji	1S
Zakres pomiaru temperatury	0 ° C ~ 50 ° C / 32 ~ 122 F
Dokładność pomiaru temperatury	± 2 ° C / ± 3,6 ° F
Moc	9V 6F22
Rozmiar baterii	63,6 x 31 x 125,8 mm

Waga: 122g Zmierzona maksymalna rezystancja zakresu tej maszyny wynosi 20 KM. 10 ¹¹ i 10 ¹² wyświetlane przez ten instrument są koncepcją szacunkową, nie są dokładne lub nie są mierzone.

Błąd pomiaru rezystancji jest opisany w następujący sposób: Rezystancja powierzchniowa 10 ¹⁰ jest pokazana jako 10 ⁹ lub 10 ¹¹ , co mieści się w zakresie błędu.

GM3110 TESTER.jpg

<3> Tester rezystancji powierzchniowej .GM3110 Charakterystyka funkcjonalna

1. Ten tester rezystancji powierzchniowej ma następujące funkcje:

2. Test rezystancji powierzchni obiektu;

3. Trzy sposoby jednoczesnego wyświetlania wartości oporu lub właściwości materialnej powierzchni obiektu;

4. Pomiar temperatury otoczenia;

5. Konwersja jednostki temperatury;

6. Funkcja zatrzymywania danych;

7. Podświetlenie LCD;

<4> Operacja kluczem

1. Przycisk zasilania: krótko naciśnij ten przycisk, aby długo kontrolować podświetlenie LCD

Konwersja jednostki temperatury.

Naciśnij ten przycisk, aby osiągnąć

2. Przycisk zasilania: przycisk zatrzymania danych pomiarowych.

3. Przycisk zasilania: przycisk przełączania.

<5> .Instrukcje

1. Naciśnij przycisk zasilania, aby włączyć wyświetlacz LCD, a wyświetlacz LCD przejdzie do normalnego ekranu pomiaru i wyświetli wartość temperatury otoczenia.

2. Przymocuj dwie elektrody maszyny do powierzchni badanego materiału. Około 1 sekundy, rezystancja powierzchniowa badanego materiału i jego właściwości przewodzące są wyświetlane na wyświetlaczu LCD, wskazując, że badany materiał jest przewodnikiem, materiałem antystatycznym lub materiałem izolacyjnym.

3. Pomiar rezystancji uziemienia: Włóż przewód uziemiający do gniazda uziemiającego na przednim końcu przyrządu i uziem drugi koniec przewodu uziemiającego, aby utrzymać prawą stronę instrumentu.

Wyjątkowo blisko powierzchni mierzonego obiektu, wartość rezystancji wyświetlana na wyświetlaczu LCD to opór względem ziemi. (W tym momencie lewa elektroda pomiarowa nie powinna dotykać powierzchni obiektu).

4. Zatrzymanie danych: Po zmierzeniu danych naciśnij przycisk HOLD, dane pozostaną na ekranie LCD, a następnie naciśnij przycisk HOLD, aby wyjść z funkcji wstrzymania.

5. Sterowanie podświetleniem: W stanie włączenia naciśnij przycisk ° c / ° f, podświetlenie jest włączone, wygodnie jest mierzyć w nocy, naciśnij ponownie, aby wyłączyć podświetlenie.

6. Konwersja jednostki temperatury: W stanie włączenia długo naciśnij przycisk ° c / ° f, aby przekształcić jednostkę temperatury.

<6> Wyświetlacz LCD i funkcje przycisków:

1. Pełny ekran LCD: patrz poniżej (rysunek 1)

1. Ikona wyświetlacza przewodnika

2. Ikona wyświetlania materiału antystatycznego

3. Ikona wyświetlania izolacji

4. Wyświetlanie wartości rezystancji

5. Wartość temperatury

6. Ikona przechowywania danych

7. Monit o moc baterii

GM3110 tester rezystancji powierzchniowej

<7>. Nazwa części: patrz poniżej (Rysunek 2)

A. Wyświetlacz LCD

Przycisk konwersji podświetlenia i temperatury jednostki B.LCD

C. Przycisk wstrzymania danych

D. Przycisk przełącznika

F. Elektroda do pomiaru rezystancji powierzchniowej

E. Gniazdo przewodu uziemienia

G. Drzwiczki baterii

GM3110 tester rezystancji powierzchniowej.jpg

<8> odczyt LCD

a) 103 ~ 10 ⁵ Ω, przewodnik; 10 ⁶ ~ 10 ¹¹ Ω, materiał antystatyczny;

≥ 10 Ω, materiał izolacyjny;

b). Zmierzona rezystancja jest mniejsza niż 10 ³ Ω, a wyświetlacz LCD pokazuje 10 ³ Ω;

do). Przykład: Rysunek 3 odczyt rezystancji wynosi: 10 ⁹ Ω, 1,0 GΩ, materiał do badania jest materiałem antystatycznym;

Wysokiej jakości cyfrowy tester rezystywności powierzchni.jpg

Tester oporu powierzchni BEST-GM3110.jpg

<9> Kalibracja

(W normalnych warunkach użytkownicy nie potrzebują tej operacji.) Jeśli temperatura otoczenia i wilgotność ulegają znacznym zmianom, użytkownik stwierdza, że pomiar jest odbiegany podczas użytkowania, a użytkownik może wykonać następującą prostą kalibrację.

1. Otwórz kalibrację obwodu: najpierw naciśnij przycisk ° c / ° f i jednocześnie przycisk HOLD, a następnie naciśnij przycisk zasilania, aby włączyć urządzenie, urządzenie przejdzie do trybu kalibracji. Uwaga: dwie elektrody na spodzie urządzenia muszą być umieszczone w powietrzu, dłoniach i innych przedmiotach, których nie należy dotykać Po dotknięciu elektrody w dolnej prawej części ekranu wyświetlana jest liczba mniejsza niż 60. Naciśnij ponownie przycisk zasilania, dane obwodu otwartego zostaną zapisane, a kalibracja obwodu otwartego zostanie zakończona.

2. Kalibracja zwarciowa: najpierw naciśnij i przytrzymaj jednocześnie przycisk ° c / ° f i przycisk HOLD, a następnie naciśnij przycisk zasilania, aby włączyć urządzenie, urządzenie przejdzie w tryb kalibracji. W tym czasie weź metal.

Pasek lub metalowy blok jest połączony z dwoma poziomami elektrycznymi na spodzie urządzenia, to znaczy dwie elektrody są zwarte, a liczba w prawym dolnym rogu ekranu wynosi około 700 (tylko przybliżona). Naciśnij ponownie przycisk zasilania, dane zwarcia zostaną zapisane, a kalibracja zwarcia zostanie zakończona.
