Tester opasek na rękę ESD

1.ESD Tester parametrów paska na rękę

Materiał: plastik ESD.

Zasilanie produktu: bateria alkaliczna 9V.

Zakres testowy: 750KΩ-10MΩ

Może wykrywać różne parametry paska na rękę (przewód lub bezprzewodowy pasek na rękę), niewielkie rozmiary, niewielką wagę, łatwe w użyciu, intuicyjne wykrywanie.

Waga: 145 g, objętość: 71 * 90 * 28 mm.

Zalety: Ten produkt jest mały, lekki i łatwy w użyciu. Każdy pasek na rękę można przetestować w dowolnym miejscu, aby sprawdzić, czy pasek na rękę jest dobry. Jeśli wartość rezystancji nie mieści się w standardowym zakresie (750K≤R≤10MΩ) lub moc jest zbyt niska, alarm zostanie automatycznie podany, zaświeci się czerwona lampka z dźwiękiem alarmu.

Instrukcja obsługi:

Upewnij się, że pasek nadgarstka esd ma kontakt z testerem paska na rękę. Naciśnij przycisk "PUSH ON". Jeśli test przejdzie, zaświeci się zielony wskaźnik "OK". Jeśli pasek na nadgarstek jest uszkodzony lub nie mieści się w standardowym zakresie rezystancji, czerwone światło z dźwiękiem alarmu.

Środki ostrożności:

Testowanie paska na rękę przed użyciem paska na rękę, aby zapewnić dobre działanie;

Użytkownik paska na rękę umieszcza metalową część bezprzewodowego paska na nadgarstku na metalu otworu w testerze paska na rękę.

2. Aplikacja:

Tester opasek na nadgarstek ESD jest najbardziej powszechnym i podstawowym produktem ochrony ESD powszechnie używanym w SMT.

Przemysłowe i elektroniczne linie montażowe. Łatwy w użyciu, najbardziej ekonomiczny typ.

Odporność na powierzchnię	Jasny wyświetlacz	Wynik
800K OHM do 10M OHM	Zielone światło włączone	OK normalne
Ponad 10M OHM	Żółte światło włączone	CZEŚĆ Wysoki
Mniej niż 800K OHM	Czerwone światło włączone	LO Niska

3. Zasada działania testera antystatycznego paska na rękę

a. Połączenie elektrostatycznej opaski na nadgarstek z przewodem uziemiającym

b. Podaj oporność między elektrostatyczną opaską na rękę a skórą

c. Połączenie z narzędziami uziemiającymi, takimi jak płyty elektrostatyczne, maty itp.

Różne systemy uziemiające mogą być szybko i łatwo przetestowane w dowolnym miejscu. Wyeliminuj uszkodzenia spowodowane przez elektryczność statyczną i zapewnij bezpieczeństwo każdemu pracownikowi. Tester jest szeroko stosowany i można go podłączyć do wszystkich przewodowych pasków na nadgarstek zgodnych z ESD za pomocą gniazda bananowego. Wiele pasków na nadgarstek może być bardzo dobrze wykorzystanych z zaletami ciasnych punktów styku, niskiej rezystancji styku, dobrej łączności, długiej żywotności i dobrych właściwości antyutleniających.

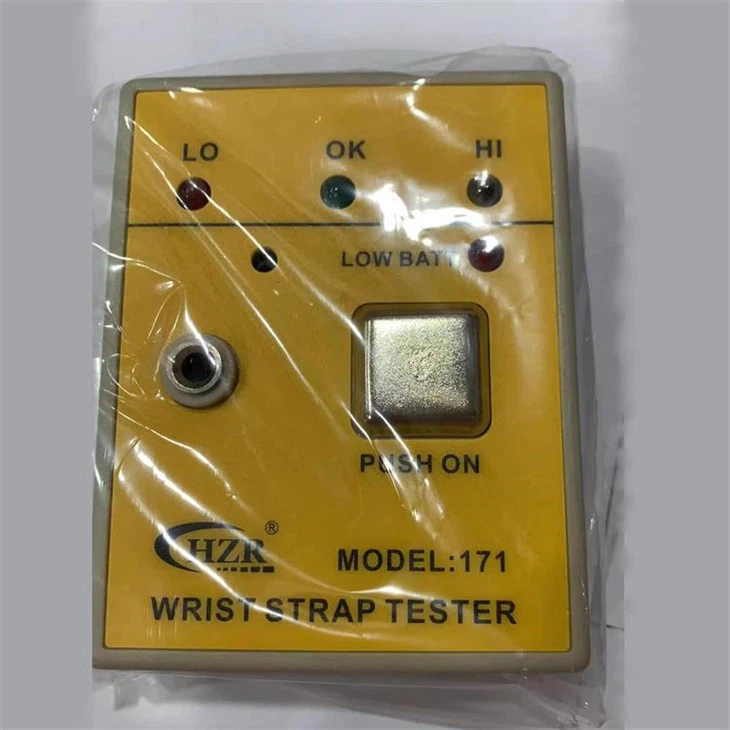

4. Obrazy testera opasek na rękę ESD

pasek na rękę monitor.jpg
