ESDTester antystatycznego paska na nadgarstek

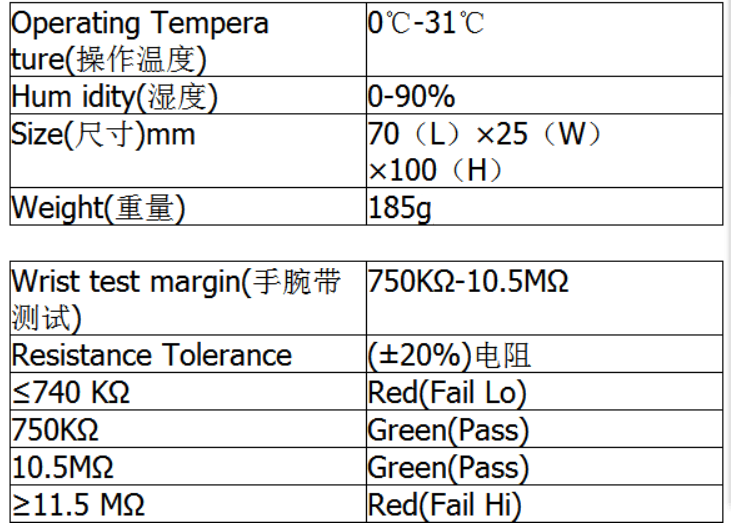

1. Parametry techniczne testera paska na nadgarstek

SL-035

2. Instrukcja obsługi:
Tester Dr Schneider PC SL-035 jest przeznaczony do szybkiego i wielokrotnego wykonywania (funkcjonalnych) testów osobistych urządzeń uziemiających ESD.

Produkt ten jest używany jako jedno z narzędzi kontrolnych w celu zakończenia wdrażania „6.1.3.2 „Zgodność z wymaganiami weryfikacyjnymi, a weryfikacja obejmuje również codzienną kontrolę planów wymagań technicznych itp.” w paragrafie ANSI ESD S20.20.

Parametry testu zostały ustawione fabrycznie, ale przed użyciem należy je dostosować tak, aby były zgodne z własnymi parametrami. Model SL-035 jest prosty i wygodny w obsłudze. Zielony sygnał świetlny przypomina użytkownikowi, że wszystko jest w porządku. Czerwone światło i sygnał dźwiękowy wskazują, że rezystancja obwodu jest za wysoka lub za niska.

3. Test paska na nadgarstek
Ten test sprawdza, czy pomiędzy operatorem, paskiem na nadgarstek i przewodem uziemiającym istnieje ścieżka.

Zakładając pasek na nadgarstek, włóż końcówkę wtyczki (przewodu) do gniazda z przodu testera.
Naciśnij przycisk testowy, aby uruchomić tester. Tester można uruchomić w ciągu 2-3 sekund.
Uwaga: Podczas testowania należy uważać, aby przez pomyłkę nie dotknąć części metalowych.

Świeci się zielona dioda LED „Normal (PASS)”, wskazując, że nadgarstek i urządzenie z przewodem uziemiającym działają prawidłowo.
Jeśli zaświeci się dioda LED „LO” lub „HI” i włączy się alarm dźwiękowy, użytkownik paska na nadgarstek musi natychmiast sprawdzić, czy pasek na nadgarstek działa prawidłowo.
Rezystancja testowa opaski na nadgarstek nie może być mniejsza niż 750 KΩ, normalny zakres to 750 KΩ-10MΩ, a maksymalna nie może być większa niż 10MΩ.

Opór powierzchniowy	Wyświetlacz świetlny	Wynik
800 tys. omów do 10 mln omów	Włączone zielone światło	OK, normalne
Ponad 10M omów	Włączone żółte światło	CZEŚĆ Wysoki
Mniej niż 750 tys. omów	Włączone czerwone światło	LO Niski
